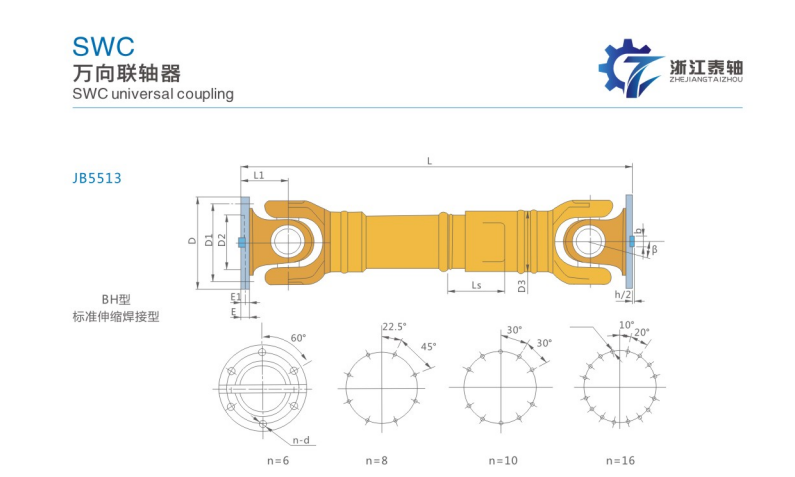

SWC万向联轴器传动轴常用的对中测量方式
在对万向联轴器传动轴进行找正前,需要对其进行测量和计算,分析偏差的情况,才能更好的完成找正工作。下面,简单介绍下常见的测量方法。 1、在万向联轴器的外圆的各方位上用角尺和塞尺测量其径向偏差,然后用塞尺测量两半联轴器端面间的轴向间隙偏差,通过分析和调整,从而达到对中。 2、用中心卡及塞尺测量,由于中心卡没有统一的规格,所以需要自行制作。它可同时测量万向联轴器的径向间隙及轴向间隙,操作简单,测量精度高。 3、百分表测量法,用专用夹具装在作为基准的半联轴器上,然后用百分表测量间隙间隙及轴向间隙的偏差值。该法可很大程度地提高测量的精度。 以上就是常用的几种对中方法,希望对大家有所帮助。
